QJ-1管路截止閥

您的位置：閥門 - 截止閥 - QJ-1管路截止閥更新時間：2025-07-09 08:07:12

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

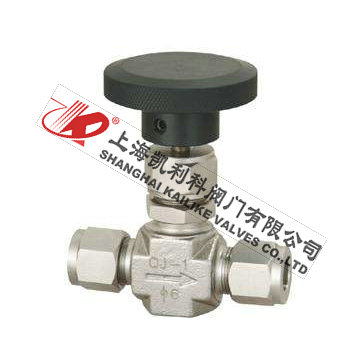

QJ-1管路截止閥

QJ-1管路截止閥主要用于氣動管路系統上，廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。

產品名稱：	管路截止閥	產品型號：	QJ-1
公稱通徑：	Ф6-Ф12	結構形式：	截止式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	卡套
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣	生產廠家：	上海凱利科閥門有限公司

產品說明

QJ-1管路截止閥主要用于氣動管路系統上，廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。

應用規范

設計制造：GB/T 12224-1989；JB/T 7747-1995
連接形式：卡套式；內螺紋連接
結構特征：熱鍛壓閥體；錐面密封；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定

性能規范單位：MPa

實驗項目	壓力值
公稱壓力	6.4
殼體實驗	9.6
密封試驗	7.0
氣壓試驗	3.8
適用溫度	≤180℃
適用介質	水、蒸汽、油品等

主要零件材料

型號	閥體	接頭	閥桿	螺帽	填料
QJ-1	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE

外形結構圖

主要外形尺寸

規格	Ф	L	H	Do	重量
6	Ф6	54	58	42	0.2
8	Ф8	54	58	42	0.2
10	Ф10	72	67	50	0.3
12	Ф12	72	67	50	0.3

聲明：【QJ-1管路截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QJ-1管路截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
