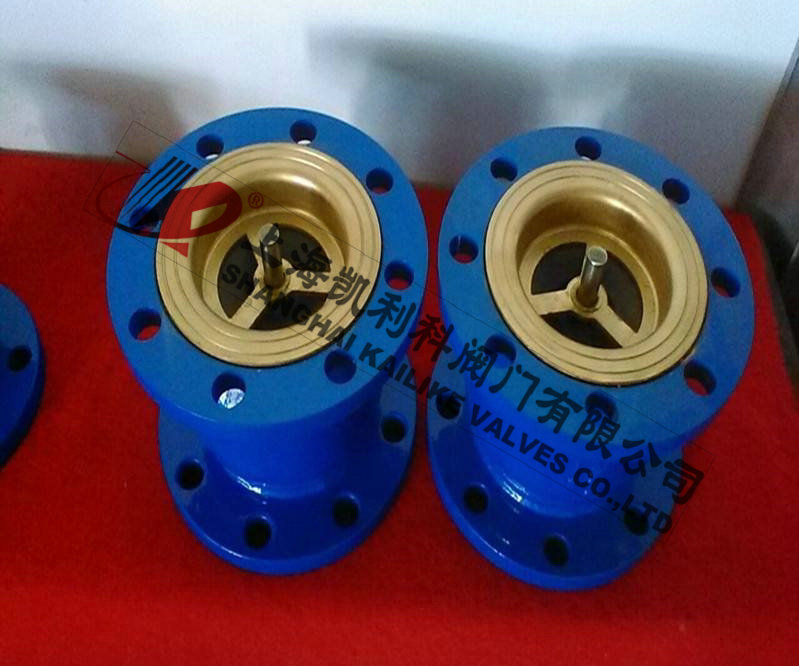

 HC41X消聲止回閥
HC41X消聲止回閥
HC41X消聲止回閥適用于給排水管道,閥瓣采用進口兩端中心軸導向,啟閉靈活,可水平安裝或垂直安裝。閥瓣采用彈簧加載,其快速關閉能有效的消除水錘,密封性能好,關閉無噪聲。它具有體積小、重量輕、流體阻力小,耐疲勞、壽命長等優點。




			| 產品名稱: | 消聲止回閥 | 產品型號: | HC41X |

			| 公稱通徑: | DN40~DN600 | 結構形式: | 彈簧式 |

			| 公稱壓力: | 1.0MPa~1.6MPa | 連接方式: | 法蘭、對夾 |

			| 適用溫度: | -29ºC~+80ºC | 驅動方式: | 介質推動 |

			| 閥體材質: | 球墨鑄鐵、鑄鋼、不銹鋼 | 標準: | 國標GB、德國DIN、美國API、ANSI |

			| 適用介質: | 水、污水、熱水管網 | 生產廠家: | 上海凱利科閥門有限公司 |

	產品說明
HC41X消聲止回閥適用于給排水管道,閥瓣采用進口兩端中心軸導向,啟閉靈活,可水平安裝或垂直安裝。閥瓣采用彈簧加載,其快速關閉能有效的消除水錘,密封性能好,關閉無噪聲。它具有體積小、重量輕、流體阻力小,耐疲勞、壽命長等優點。
	工作原理
HC41X消聲止回閥閥瓣采用進出口兩端中心軸導向,啟閉靈活,可水平定裝或垂直安裝。閥瓣采用彈簧加載,其快速關閉能有效地減小水錘壓力,密封性能好,關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
	技術參數
公稱壓力:1.0~1.6MPa
公稱通經:40~600mm
適用介質:水及弱腐蝕性流體
適用溫度:0~80℃
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準:GB/T 13927 AP 1598
	零部件材料


			| 型號 | 閥體 | 密封圈 | 彈簧 |

			| HC41X-10 | 鑄鐵或不銹鋼 | 丁腈橡膠(NBR) | 不銹鋼ICr18Ni9Ti |

			| HC41X-16 | 鑄鋼或不銹鋼 | 丁腈橡膠(NBR) | 不銹鋼ICr18Ni9Ti |

	外形結構圖

	主要外形連接尺寸 單位:mm


			| 公稱壓力PN(mm) | 公稱通徑DN(mm) | 尺寸 |

			| L | D | K | b | Z-φd |

			| HC41X-10 | 40 | 112 | 145 | 110 | 18 | 4-18 |

			| 50 | 120 | 160 | 125 | 20 | 4-18 |

			| 65 | 130 | 180 | 145 | 20 | 4-18 |

			| 80 | 150 | 195 | 160 | 22 | 8-18 |

			| 100 | 165 | 215 | 180 | 24 | 8-18 |

			| 125 | 190 | 245 | 210 | 26 | 8-18 |

			| 150 | 210 | 280 | 240 | 26 | 8-22 |

			| 200 | 255 | 335 | 295 | 28 | 8-22 |

			| 250 | 310 | 390 | 350 | 28 | 12-22 |

			| 300 | 320 | 440 | 400 | 28 | 12-22 |

			| 350 | 380 | 500 | 460 | 30 | 16-22 |

			| 400 | 405 | 565 | 515 | 32 | 16-26 |

			| 450 | 430 | 615 | 565 | 32 | 20-26 |

			| 500 | 450 | 670 | 620 | 34 | 20-26 |

			| 600 | 510 | 780 | 725 | 36 | 20-30 |

			| HC41X-16 | 40 | 112 | 145 | 110 | 18 | 4-18 |

			| 50 | 120 | 160 | 125 | 20 | 4-18 |

			| 65 | 130 | 180 | 145 | 20 | 4-18 |

			| 80 | 150 | 195 | 160 | 22 | 8-18 |

			| 100 | 165 | 215 | 180 | 24 | 8-18 |

			| 125 | 190 | 245 | 210 | 26 | 8-18 |

			| 150 | 210 | 280 | 240 | 26 | 8-22 |

			| 200 | 255 | 335 | 295 | 30 | 12-22 |

			| 250 | 310 | 405 | 355 | 32 | 12-26 |

			| 300 | 320 | 460 | 410 | 32 | 12-26 |

			| 350 | 380 | 520 | 470 | 36 | 16-26 |

			| 400 | 405 | 580 | 525 | 38 | 16-30 |

			| 450 | 430 | 640 | 585 | 40 | 20-30 |

			| 500 | 450 | 715 | 650 | 42 | 20-33 |

			| 600 | 510 | 840 | 770 | 48 | 20-36 |



                       | 聲明:【HC41X消聲止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的HC41X消聲止回閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
